Ориентаторы КУРС / ЛУЧ / ОБ-13
Устройства ориентирующие извлекаемые проводные
- Ориентаторы предназначены для: ориентации отклонителей в скважинах по азимуту при направленном геологоразведочном бурении.
- Скважинные ориентаторы разработаны в Всесоюзном научно-исследовательском институте (ВИТР) под руководством Ю. Т. Морозова и в 2010 году были модернизированы в ООО «Геодиагностика»
- Область применения: геологоразведочные скважины диаметром 46–112 мм.

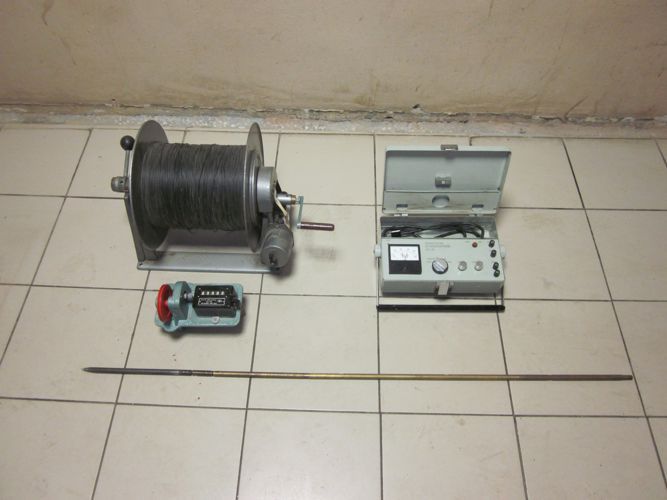

- Состав аппаратуры: пульт управления, малогабаритная лебедка с кабелем, направляющий ролик со счетчиком глубины, скважинный прибор, ориентирующий переходник.
Скважинный прибор состоит из защитной гильзы с электронным блоком. В верхней части гильзы находится кабельный ввод для соединения с проводом. В нижней части гильза соединена с фиксатором — ловителем.
Технические данные
| Характеристики | Тип ориентатора | ||
|---|---|---|---|
| Курс | Луч | ОБ-13 | |
| Погрешность ориентирования, град, при зенитных углах: до 3 от 3 до 5 от 5 до 10 10 до 60 | ±10 ±10 ±7 ±5 | ±10 ±7 ±5 ±5 | ±5 ±5 ±3–5 ±3–5 |
| Напряжение источника переменного тока, В | 36/220 | 220 | 36/110/220 |
| Размеры скважинного прибора, мм — диаметр — длина | 18 1500 | 13 1020 | 13 1500 |
| Масса, кг: — скважинный прибор — пульт управления | 1,1 4,9 | 0,87 2,4 | 1,5 5,0 |
| Рабочие условия эксплуатации — внешнее гидростатическое давление, МПа | 25 | 30 | 25 |
Порядок работы: Сборка в составе ориентирующего переходника, искусственного отклонителя и скважинного прибора ориентируется на поверхности с помощью устройства поверки. В результате устанавливается показание пульта управления, соответствующее проектному направлению отклонителя. Колонна бурильных труб с искусственным отклонителем и ориентирующим переходником опускается в скважину. Ориентатор (скважинный прибор) на кабеле опускается внутрь бурильной колонны до установки фиксатора — ловителя на шпонку ориентирующего переходника. Поворотом колонны бурильных труб по показаниям индикатора пульта определяют нужное положение отклонителя.
Формы сотрудничества: продажа ориентаторов (срок поставки 3 мес); проведение работ на объектах заказчика, разработка рекомендаций для направленного бурения глубоких геологоразведочных скважин и технических скважин в строительстве. Устройство поверки ориентаторов с измерительными приборами и установка поверки инклинометров и ориентатторов УПИ поставляются по требованию. Предоставляется методическая помощь в постановке отклонителей и выполнении направленного бурения.
