Аппаратура предназначена: для измерения времени распространения, амплитуды и частоты импульса упругих волн в горных породах между излучателем и приемником с целью определения упругих характеристик среды.

Область применения: строительство, инженерно-геологические изыскания при строительстве, геологоразведочные работы на твердые полезные ископаемые и нефть

Аппаратура применяется для проведения межскважинного акустического просвечивания (МАП) и вертикального сейсмопрофилирования (ВСП) в гидронаполненных скважинах глубиной до 2000 м при расстоянии между скважинами до 500 м.

В интервалах глубин до 100 м более рационально использование аппаратурного комплекса акустического просвечивания и зондирования АПЗ-1.

Аппаратура обеспечивает:

• Контроль сплошности ледогрунтовых ограждений, противофильтрационных завес шахтных стволов, наклонных ходов и тоннелей;
• Обнаружение и оконтуривание слепых рудных тел, кварцевых жил, зон трещиноватости, карста, таликов и погребенного льда, нижних границ коры выветривания, расчленение геологического разреза.

Скважинный излучатель аппаратуры МАП-2 может быть использован для интенсификации добычи нефти (повышения притока нефти в скважину и дебита эксплуатационных скважин) за счет ударно-волнового и электромагнитного воздействия на продуктивный пласт;

Состав аппаратуры: излучающая установка и измерительная система. Излучающая установка включает: скважинный излучающий прибор и наземный пульт управления. Измерительная система состоит из скважинного приемника, источник питания скважинного приемника и комплекса программно-аппаратных средств на базе персонального компьютера. Комплекс программно-аппаратных средств включает: ударопрочный кейс, персональный компьютер Note Book, плату АЦП, интерфейс, штатное ПО (операционная система, программа регистрации сигналов, программа цифровой обработки сигналов). На персональный компьютер может устанавливаться дополнительное программное обеспечение, в т.ч. для построения томографического изображения межскважинного пространства.

Технические данные

• Диапазон измерения времени, мс, не менее 100
• Напряжение накопителя скважинного излучателя, кВ, не более 3
• Энергия накопителя скважинного излучателя, Дж, не менее 700
• Давление, развиваемое излучателем в воде (L=5 м), Па, не менее 15^.10³
• Рабочий частотный диапазон скважинного приемника, Гц 500–20000
• Чувствительность скважинного приемника, мВ/Па, не менее 30
• Погрешность измерения времени распространения импульса УВ, %, не более +3
• Погрешность измерения ударного ускорения, %, не более +10
• Погрешность измерения частоты колебаний, %, не более +2
• Габаритные размеры, мм: — скважинного излучающего прибора Ø64 (60 или 40)х2600

— скважинного приемника Ø40х1800

Масса, кг — скважинного излучающего прибора 20

— скважинного приемника 10

Рабочие условия эксплуатации

• Температура окружающей среды, ^оС -30+70
• Внешнее гидростатическое давление, МПа, не более 20

Эксплуатация аппаратуры

Скважинные приборы эксплуатируется совместно с каротажными подъемниками, оснащенными кабелем типа КГ-3. Наземные приборы аппаратуры размещаются в отсеках оператора каротажного подъемника. Вспомогательное спуско-подъемное оборудование (каротажный подъемник, лебедки, геофизические кабеля., блок балансы на устье скважины) не является оригинальным и серийно выпускается в России и за рубежом. Характеристики лебедок зависят от глубины исследований (длины кабелей).

Краткие эксплуатационные характеристики аппаратурного комплекса МАП-2

Общие характеристики: для скважинных исследований, глубина исследований до 2 км, два вида сейсмоакустических исследований (межскважинное акустическое просвечивание (прозвучивание) и вертикальное сейсмопрофилирование), один вид возбуждения упругой волны (электроискровой от излучателя типа «спаркер»), запуск программы регистрации данных от синхро-импульса, один измеряемый параметр упругой волны (звуковое давление), число измерительных каналов 2 (по требованию до16).

Преимущества отработанная методика контроля сплошности ледогрунтовых ограждений и противофильтрационных завес методом МАП

Особенности эксплуатации: необходимость аренды каротажных подъемников, относительная сложность обслуживания, требование специальных знаний операторов, обязательность профилактических работ, состав бригады на объекте — 3–4 чел.

Электропитание

• Питание аппаратурного комплекса осуществляется от источника переменного тока напряжением 220 В и частотой 50 Гц; потребляемая мощность не более 500 ВА.
• Комплект поставки: скважинный излучающий прибор, наземный пульт управления, скважинный приемник, источник питания скважинного приемника, комплекс программно-аппаратных средств, руководство по эксплуатации
• Формы сотрудничества: продажа аппаратуры; проведение акустического просвечивания на объектах заказчика. Срок поставки — по согласованию с Заказчиком

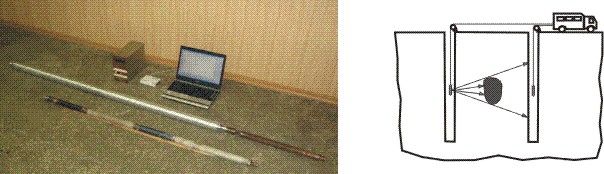

1 — скважинный излучающий прибор, 2 — наземный пульт управления, 3 — скважинный приемник, 4 -источник питания скважинного приемника, 5 — комплекс программно-аппаратных средств

Таблица. Комплектация аппаратурного комплекса МАП-2

* — Персональный компьютер может быть в пыле, влаго, холодо, ударостойком исполнении;

** — Вспомогательное спуско-подъемное оборудование не является оригинальным и серийно выпускается в России и за рубежом. Характеристики лебедок зависят от глубины исследований (длины кабелей).
