АКУСТИЧЕСКИЙ РАДИОКОМПЛЕКС ДЛЯ ИССЛЕДОВАНИЯ ПРОЦЕССА БУРЕНИЯ АРК-1

(при поставке будет модернизирован на современной аппаратурной базе)













Аппаратура предназначена для: литологического расчленения геологического разреза; определение момента (глубины) вхождения породоразрушающего инструмента в рудные тела и водоносные горизонты, определения мощности рудных тел и водоносных горизонтов; фиксации зон тектонических нарушений, зон дробления, трещин;  контроля и регулирования режима бурения, диагностики аварийно опасных режимов путем исследования акустических колебаний (вибраций) верхней части колонны бурильных труб при бурении.

Область применения: бурение скважин на твердые полезные ископаемые и воду,  бурение инженерно-геологических и технических скважин, учебный процесс подготовки инженеров в ВУЗе.

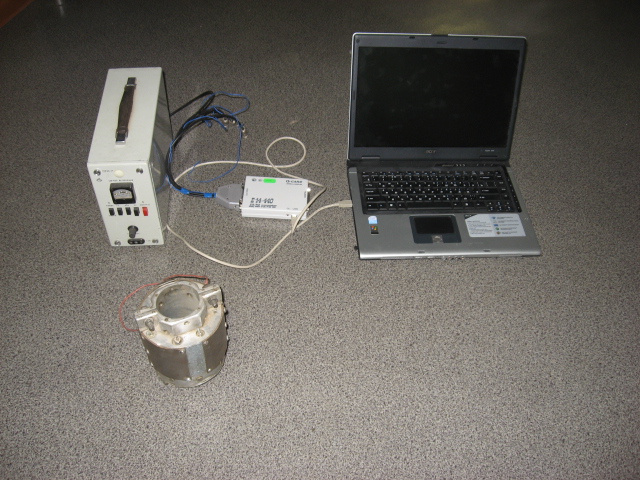

Состав аппаратуры: акустический радиокомплекс и комплекс программно-аппаратных средств.

Акустический радиокомплекс состоит из: акустического датчика с радиопередатчиком, приемной антенны и радиоприемника. Комплекс программно-аппаратных средств включает: выносной модуль аналого-цифрового преобразования, персональный компьютер Note Book, программное обеспечение для регистрации и цифровой обработки данных.

Принцип работы аппаратуры основан на регистрации и анализе акустических колебаний (вибраций) верхней части колонны бурильных труб (ведущей трубе) в процессе бурения. Акустический датчик устанавливается на ведущую трубу (ниже сальника-вертлюга), комплекс программно-аппаратных средств -  в здании буровой установки (балке, автомашине). В процессе бурения акустический датчик принимает и передает колебания  нескольких источников: взаимодействия породоразрушающего инструмента с горной породой, взаимодействия колонны бурильных труб со стенками скважины, сальника-вертлюга, бурового станка. Сигналы регистрируются и обрабатываются в комплексе программно-аппаратных средств. Расположение чувствительных элементов в датчике и цифровая обработка сигналов позволяют контролировать протекание различных процессов при бурении.

Технические данные

Глубина регистрации колебаний с забоя, м, не более                                                                               200

Частота вращения ведущей трубы, мин -1 , не более                                                                                  600

Основная относительная погрешность измерения звукового давления (виброускорения), %        + 15

Габаритные размеры акустического датчика (диаметр, высота), мм                                                  170х250

Масса  акустического датчика,  кг                                                                                                                     3

Питание акустического датчика осуществляется от аккумуляторов напряжением 9 В.

Преимущества: оперативная информация о процессе бурения: смене геологического разреза, рациональным режимам бурения; предотвращение возникновения аварийных режимов бурения.

Комплект поставки:  акустический радиокомплекс, комплекс программно-аппаратных средств, руководство по эксплуатации

Формы сотрудничества: продажа аппаратуры.

Стоимость: _____ тыс. руб с НДС

Срок поставки: _____ мес.
